鋰電池行業多尺度多模塊綜合應用解決方案

更新時間：2025-09-10 點擊次數：18

鋰電池行業多尺度多模塊綜合應用解決方案（光電聯用）：

蔡司光鏡、電鏡及X射線顯微鏡的協同賦能

引言：鋰電池研發與生產的“尺度挑戰"

鋰電池作為新能源產業的核心載體，其性能提升（如能量密度>300Wh/kg）、安全性保障（如熱失控抑制）及壽命優化（如循環>5000次）高度依賴對材料微觀結構、組件缺陷及老化機制的精準認知。然而，鋰電池的失效分析或性能優化面臨典型的“多尺度問題"——從宏觀的電池模組封裝缺陷（毫米級），到電極/隔膜的微觀結構（微米級），再到活性顆粒的界面與晶界（納米級），單一表征技術難以覆蓋全鏈條需求。

蔡司憑借在光學顯微鏡（光鏡）、電子顯微鏡（電鏡）及X射線顯微鏡（XRM）領域的技術積淀，推出“光電聯用"多模塊綜合解決方案，通過光鏡的快速定位、XRM的無損三維結構解析、電鏡的納米級高分辨分析，以及三者間的跨尺度協同，實現了從“缺陷發現""到“機理溯源"的全流程覆蓋，為鋰電池的研發、生產及服役評估提供了關鍵技術支撐。


蔡司行業解決方案

一、光鏡：宏觀缺陷的“第一道篩查網"

在鋰電池生產環節，宏觀缺陷（如極片毛刺、封裝分層、異物污染）是導致短路、熱失控的直接誘因，需在早期快速識別并攔截。蔡司光學顯微鏡（如Axio Zoom.V16數碼顯微鏡、Axio Imager系列）以高分辨率（光學平面分辨率0.7μm）、大視野（最大視場直徑≥23mm）、靈活照明（明場/暗場/偏振光）為核心優勢，成為產線質量控制的“眼睛"。

Axio Zoom.V16數碼顯微鏡

典型應用場景：

極片制造缺陷檢測：針對正負極極片的模切/激光切割工藝，光鏡可快速掃描極片邊緣，通過高對比度成像（如暗場模式增強毛刺與基材的反射差異）自動識別毛刺尺寸（長度/寬度/角度），精度達亞微米級。例如，動力鋰電池要求極片毛刺長度≤隔膜厚度的50%（常規隔膜厚度12-16μm，對應毛刺需<6-8μm），光鏡結合圖像分析軟件可批量統計毛刺分布，避免人工漏檢。

封裝組件質量篩查：對于軟包電池的鋁塑膜封裝、圓柱電池的卷繞封裝，光鏡可檢測封裝邊緣的氣泡、分層（如鋁塑膜PP層與鋁箔層脫粘）、極片褶皺等問題。通過偏振光照明，可清晰區分不同材質的界面（如鋁箔與聚合物膜的折射率差異），輔助優化封裝工藝參數（如熱封溫度/壓力）。

異物與污染定位：在極片涂布或電芯裝配環節，光鏡可快速定位金屬顆粒（如鐵屑）、粉塵等異物，結合彩色成像記錄缺陷位置，為后續電鏡或XRM的定點分析提供導航。

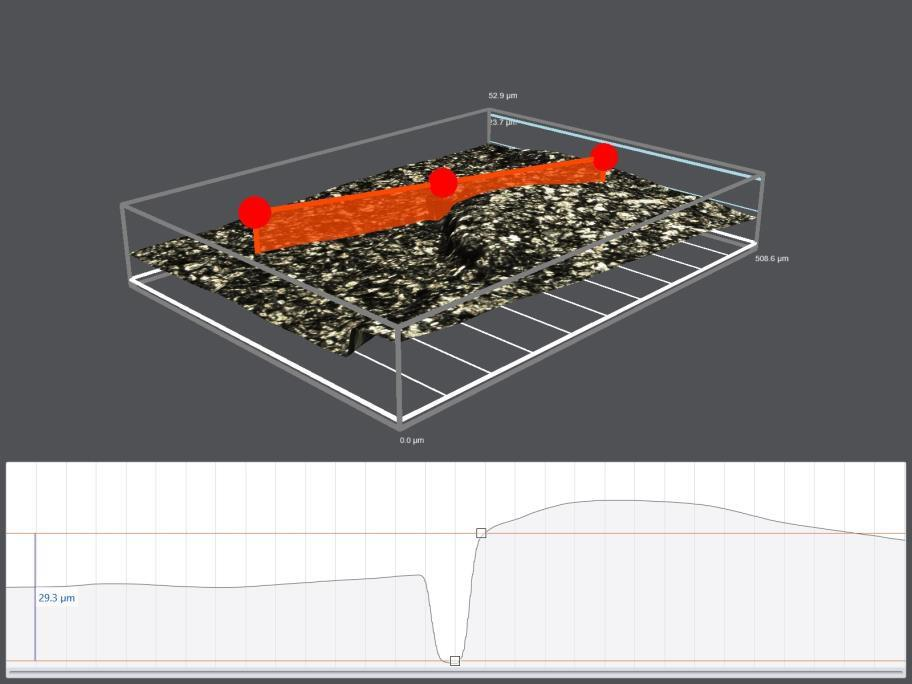

極片開裂異常分析

二、X射線顯微鏡（XRM）：無損三維結構的“透視眼"

宏觀缺陷定位后，需進一步解析電池內部的微觀結構（如電極孔隙率、隔膜孔道分布、顆粒破碎狀態），而傳統切片制樣會破壞原始狀態，難以反映真實工況。蔡司XRM（如Xradia Versa 520/630系列）以無損、高分辨率（亞微米至50nm）、多尺度連續成像為特點，成為鋰電池內部結構分析的“核心工具"。

Xradia 630 Versa 系列

核心價值與典型應用：

封裝電池的無損檢測：無需拆解即可對成品電池（包括軟包、圓柱、方殼）進行3D成像，直接識別內部深埋缺陷——例如卷繞電芯中正極轉彎處的微裂紋（可能導致鋰離子傳輸阻斷）、隔膜中的金屬雜質（如殘留的切削鐵屑）、極片與集流體之間的分層（影響電子傳導）。XRM的毫米級穿透深度（常規1-10mm）與微米級分辨率（最高0.5μm）平衡了“整體觀察"與“細節捕捉"。

電極/隔膜的定量結構分析：通過三維重構，可計算正極材料（如NCM三元鋰）的孔隙率分布（沿垂直/平行極片方向差異）、負極石墨顆粒的破碎程度（循環后顆粒邊緣的裂紋密度），以及隔膜的孔隙率與曲折度（影響鋰離子傳輸效率）。例如，研究表明隔膜孔隙率低于30%或曲折度過高時，電池內阻顯著增加，XRM可直接量化這些參數，指導隔膜選型或涂覆工藝優化。

老化機制的動態追蹤：對循環前后的電池進行無損3D對比成像，可觀察到循環后電極表面的裂紋擴展（如石墨負極邊緣的漸進性破碎）、顆粒的粉化（導致活性物質脫落），以及鋰金屬沉積（枝晶生長）的空間分布。結合原位XRM技術（如蔡司Xradia 520 Versa的應力分析模塊），還能研究充放電過程中電極材料的體積變化（如硅負極膨脹率>300%導致的結構坍塌）。

三、電子顯微鏡（電鏡）：納米級機理的“放大鏡"

當需要解析“為什么會出現缺陷"或“界面失效的本質"時，需進入納米級甚至原子級尺度——例如活性顆粒的晶界結構、SEI膜（固體電解質界面膜）的成分、金屬鋰的沉積形貌。蔡司電鏡（如場發射掃描電鏡SEM、雙束電鏡Crossbeam系列、透射電鏡TEM兼容方案）以超高分辨率（≤0.5nm）、多功能成分分析（EDS/EBSD）、敏感樣品保護技術為優勢，成為微觀機理研究的“工具"。


蔡司Sigma 系列場發射電子顯微鏡

關鍵技術突破與應用：

顆粒與界面的高分辨表征：針對正極材料（如高鎳NCM811）或負極材料（如硅碳復合負極），場發射SEM可實現納米級形貌成像（如NCM顆粒的二次球結構完整性、硅顆粒的體積膨脹痕跡），結合EDS能譜分析可檢測元素分布均勻性（如鎳、鈷、錳的比例偏析可能導致局部熱穩定性下降）。雙束電鏡Crossbeam系列更可通過FIB（聚焦離子束）精準切割特定區域，暴露顆粒內部的晶界或界面缺陷（如正極與電解液反應生成的副產物層）。

敏感樣品的無損制備：對于鋰金屬負極或含磁性成分的樣品（如LiFePO4正極），蔡司電鏡采用低電壓成像（≤5kV）減少電子束損傷，并結合冷凍樣品臺（避免鋰金屬氧化）或離子束拋光技術，保留樣品原始結構。例如，在研究鋰枝晶生長時，低電壓SEM可清晰觀察到枝晶的三維形貌（如樹枝狀分支的密度與長度），結合EDS分析枝晶表面的電解液分解產物（如LiF、Li2CO3）。

缺陷根源的跨尺度關聯：當XRM定位到電池內部的深埋裂紋或缺陷區域后，電鏡可通過FIB切割暴露該區域的橫截面，用SEM觀察裂紋走向（如是否沿晶界擴展）或顆粒破碎形態（如石墨負極的邊緣崩裂），再通過EDS分析裂紋周圍的元素偏聚（如過渡金屬離子從正極溶出并沉積在負極表面，加速SEI膜增厚）。這種“宏觀→微觀→納米"的逐級深入，解決了傳統方法“只見樹木不見森林"的局限。

四、光電聯用：跨尺度協同的“全鏈路解決方案"

蔡司的優勢在于將光鏡、XRM、電鏡三大技術模塊深度融合，形成“缺陷發現→結構解析→機理溯源"的閉環流程：

典型工作流示例：

1. 宏觀定位：產線光學顯微鏡快速篩查極片毛刺（如某批次電池極片邊緣毛刺長度超標），標記問題電芯；

2. 無損結構分析：XRM對該電芯進行3D成像，發現毛刺附近存在隔膜穿刺（深度約20μm），并觀察到正極轉彎處的微裂紋（長度約50μm）；

3. 納米機理探究：通過FIB在XRM定位的缺陷區域切割薄片，用SEM觀察裂紋內部的電解液殘留物（如碳酸酯類分解產物），結合EDS分析發現鎳離子（來自正極）在裂紋邊緣富集，證實毛刺刺穿隔膜后引發局部短路，導致活性物質降解。

此外，在研發環節，光電聯用還可用于材料優化驗證——例如評估新型粘結劑對電極顆粒團聚的抑制效果（光鏡觀察極片均勻性→XRM量化孔隙率→電鏡分析顆粒界面結合狀態），或研究固態電解質與電極的界面兼容性（XRM觀察界面孔隙→電鏡分析元素?cái)U(kuò)散）。
